Servo press fit
JP-S0501 (5kN) |
JP-S1001 (10kN) |
JP-S1501 (15kN) |
JP-S2001 (20kN) |
JP-S3001 (30kN) |
JP-S5R01 (50kN) |
JP-S10R1 (100kN) |
JP-S20T1 (200kN) |
|
压头行程(mm) [★:可对应无尘车间] |
100 150 200 250 350 |
100★ 150 250★ |
100★ 200★ 300 350★ 400★ 450 |
100★ 200★ 300 350★ 400★ |
100 200 300 350 400 |
100 200 300 350 400 |
200 400 500 |
200 400 |
特殊1 (马达高输出规格)*1 |
○ | ○ | - | ○ | ○ | - | - | - |
*1 装载大功率马达 JP-S3001 只有CE规格。
马达高输出规格是以延长压头的加压时间为主要目的,而最大加压能力没变。
另外,压头速度、消耗电力等与标准规格不同。详细的内容,请咨询。

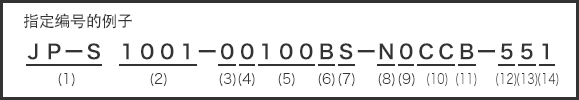

(1)种类 | (2)压力 | (3)规格 | (4)偏差 | (5)行程 |
---|---|---|---|---|
本体:JP-S 控制器:JP-SC |
5kN :0501 10kN :1001 15kN :1501 20kN :2001 30kN :3001 50kN :5R01 100kN :10R1 200kN :20T1 |
标准:0 CE:1 无尘:2 |
标准:0 特殊1:1*1 |
100mm:100 150mm:150 200mm:200 250mm:250 300mm:300 350mm:350 400mm:400 450mm:450 500mm:500 |
(6)制动器 | (7)压力传感器 | (8)DIO | (9)预备番号 | (10)现场总线*3 |
有:B 无:0 |
按下:S 拉出:L*2 无:0 |
NPN:N PNP:P 无:0 |
只有0 |
CC-Link:CC DeviceNet:DE PROFIBUS:PR CANopen:CO PROFINET:PN EtherNet/IP:EP 无:00 |
(11)再生电阻*4 | (12)本体缆线*5 | (13)电源线*7 | (14)电源规格 | |
外接:A 内置:B |
3m:3 5m:5 10m:A 15m:B 20m:C*6 无:0 |
3m:3 5m:5 10m:A 无:0 |
5kN-20kN 单相:1*8 三相:3 30kN-200kN 三相:3 |
*1 特殊1:马达高输出规格(装载大功率马达) JP-S0501/1001/2001,JP-S3001(只有CE规格)
*2 压力传感器:拉伸规格按照客户需求轮次对应 请咨询对应的规格
*3 CANopen只能对应JP-S系统软件Ver4.8.0以后的版本。PROFINET只能对应JP-S系统软件Ver6.2.1以后的版本。EtherNet/IP只能对应JP-S系统软件Ver6.3.1以后的版本。
*4 抵抗:JP-SC3001-11,5R01,10R1,20T1只有内置再生抵抗的规格
*5 主机连接线(一套):马达线、编码器连接线、传感器/压力传感器电缆或传感器电缆
※JP-S3001-11/5R01/10R1/20T1含恒温电缆
*6 主机连接线:关于20m以上及可动用连接线,请咨询。
*7 电源线(一套):控制电源线、动力电源线
*8 电源规格:JP-S2001特殊①机型的电源规格只有三相
JP-S0501 | JP-S1001 | JP-S1501 | JP-S2001 | JP-S3001 | JP-S5R01 | JP-S10R1 | JP-S20T1 | ||
最大速度 (mm/sec) |
216 | 200 | 210 | 200 | 100 | 50 | |||
位置重复精度 (mm)*1 |
±0.01 | ||||||||
本体 |
尺寸 宽×深 × 高(mm) |
65x155 x 455 ~805 |
65x155 x 455 ~655 |
80x196 x 505 ~995 |
80x196 x 505 ~925 |
100x259 x 570 ~930 |
148x365 x 643 ~943 |
200x465 x 889 ~1,189 |
292x442 x 1,499 ~1,699 |
重量(kg) | 12~18 | 12~16 | 20~35 | 20~33 | 35~55 | 98~135 | 198~272 | 387~437 | |
控制器 |
尺寸 宽×深×高(mm) |
79×163×287 | 104×188×328 | 147x188x365 | |||||
重量(kg) | 3 | 5 | 8 |
*1 位置重复精度不代表能保证达到绝对精度。
※根据规格?种类,表格的数据不同,详细请咨询。
●使用本产品集成设备时,请务必实施风险管理。
驱动模式 |
|
||||||||||||||||||||||||||
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
判定模式 | 阶段判定 | ||||||||||||||||||||||||||
位置判定(阶段开始) 位置判定(阶段结束)
|
|||||||||||||||||||||||||||
压力领域判定 | |||||||||||||||||||||||||||
涉及到所有程序的判定
领域(位置范围)可以最多设置32个 |
|||||||||||||||||||||||||||
程序判定 | |||||||||||||||||||||||||||
所有的阶段结束后的判定
|
|||||||||||||||||||||||||||
外部接口 | 以太网、RS-232C | ||||||||||||||||||||||||||
开放式现场总线*2 | DeviceNet, CC-Link, PROFIBUS, CANopen, PROFINET, EtherNet/IP:订货时选择 | ||||||||||||||||||||||||||
外部输入输出 | DIO(输入17点 输出16点, 订货时选择NPN或PNP) | ||||||||||||||||||||||||||
其他输出 | 马达编码器输出,模拟输出,压力传感器输出 | ||||||||||||||||||||||||||
设定 | PC或示教组件(可选) | ||||||||||||||||||||||||||
动力电源 | 单相,三相 AC180-250V(但是,30kN以上仅为三相规格) | ||||||||||||||||||||||||||
其他控制电源 | DC24V | ||||||||||||||||||||||||||
周围温度 | 0~40℃ | ||||||||||||||||||||||||||
相对湿度 | 20~90%(无结露) | ||||||||||||||||||||||||||
防护等级 | IP20 |
*2 CANopen只能对应JP-S系统软件Ver4.8.0以后的版本。PROFINET只能对应JP-S系统软件Ver6.2.1以后的版本。EtherNet/IP只能对应JP-S系统软件Ver6.3.1以后的版本。
其他内容请参阅产品目录。
*3 使用触摸屏PC(HMI)时、请使用Windows? Embedded Standard 7 (WS7P)。
其他内容请参阅产品目录。
