Servo press fit

JANOME JP4系列伺服压力机
  • JANOME JP4系列伺服压力机
  • JANOME JP4系列伺服压力机
  • JANOME JP4系列伺服压力机
  • JANOME JP4系列伺服压力机

超精密&高品质的伺服压床 为自动化产生

JANOME JP4系列伺服压力机

降低耗电量

单元型的控制器

采用对话方式的操作简单易懂

可对应8种语言

单位自由切换

丰富的加压模式

与PC的连接

产品介绍

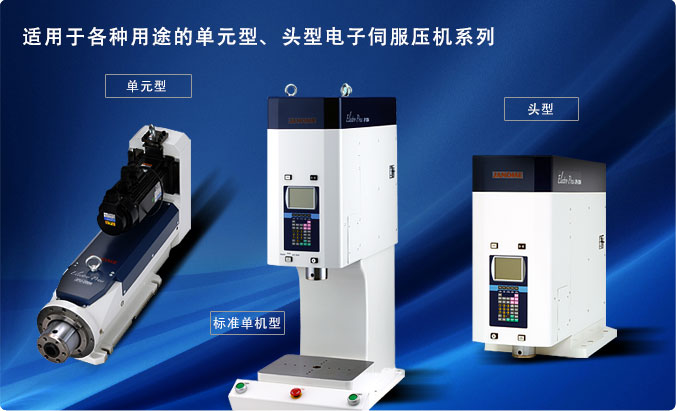

型号的分类

（1） （2） （3）
种类 加压能力 规格
单元型 U 0.5kN 05 标准 -
单元法兰型 UF 1kN 10 长行程式 L
控制箱 B 2kN 20 短行程式 S
小型控制箱 BC 5kN 50 可对应无尘车间的机型 CL

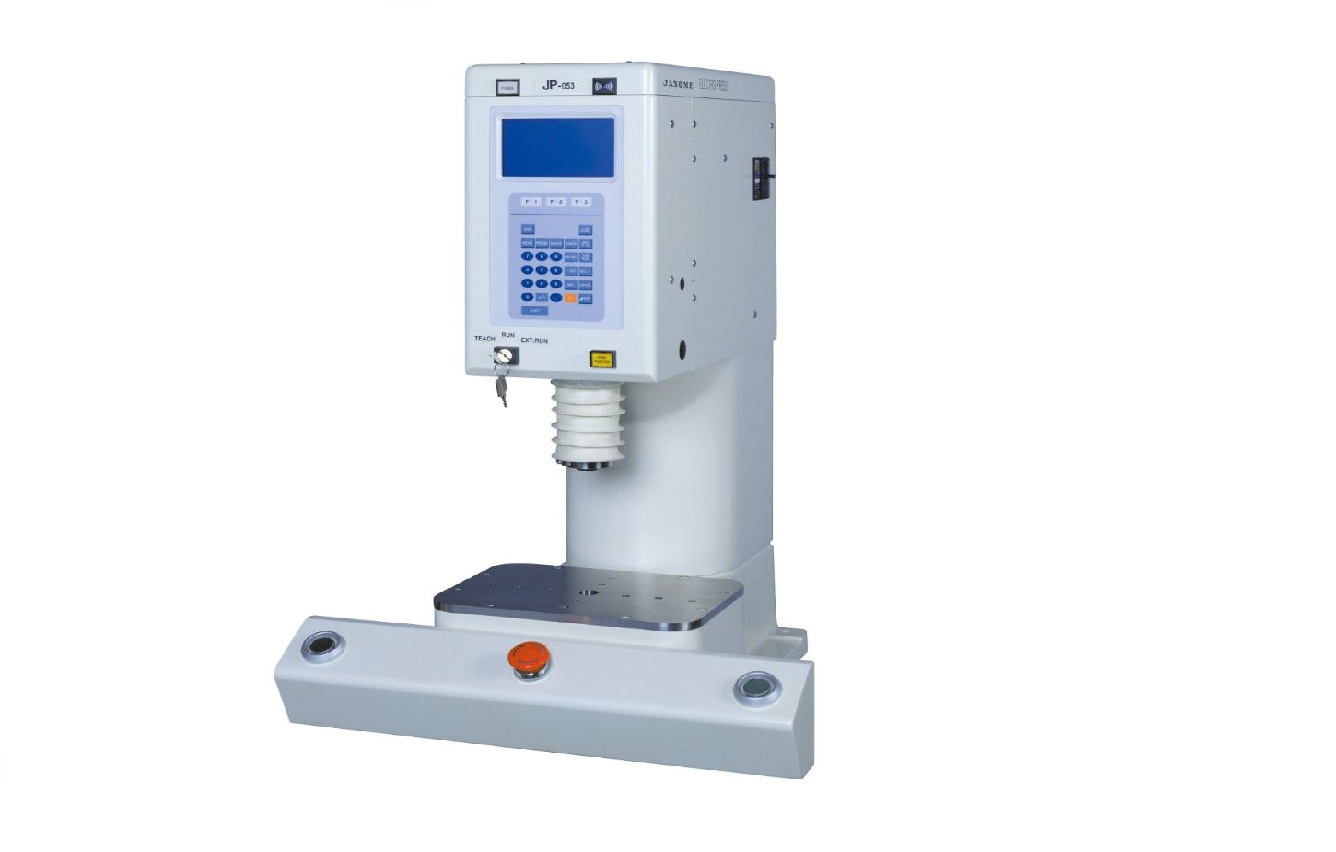

标准单机型 - 10kN 100 消隐 M

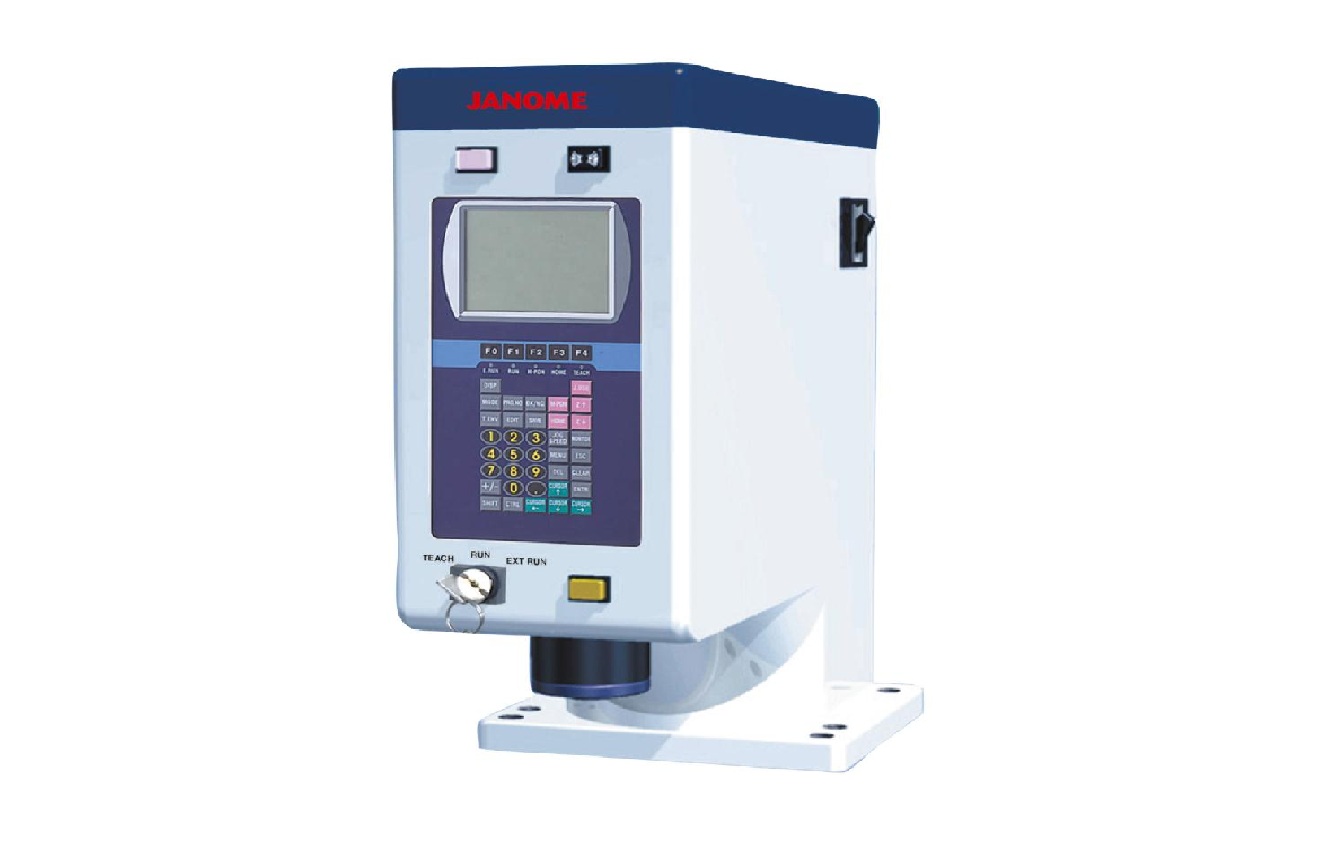

头型 H 15kN 150
20kN 200
30kN 300
50kN 500
80kN 800
120kN 1200

80kN、120kN仅有单元型。

JPU/JP/JPH
-054 		JPU/JP/JPH
-104 		JPU/JP/JPH
-204 		JPU/JP/JPH
-504(L) 		JPU-1004(S/L)
JP/JPH-1004(L) 		JPU/JP/JPH
-1504(L)
最大加压能力(kN) 0.5 1 2 5 10 15
压头行程(mm) 80 100
(L:150) 		100
(S:25)(L:150) 		100
(L:150)
最大速度(mm/sec)＊1 166 100
位置重复精度(mm)＊2 ±0.005
尺寸(mm)
W×D×H
(电缆突起部分除外) 		单元型 118×415×213 146×495×250
(S:146×420×250)
(L:146×570×250) 		175×497×270
(L:175×572×270)
标准单机型 520×567×750 520×585×875
(L:520×585×950)
标准单机型(M) 520×567×783 520×585×917
(L:520×585×992) 		520×580×917
(L:520x580x992)
头型 282×472×470 280×505×495
(L:280×505×570)
控制箱 398×280×198
小型控制箱 150×265×275
重量(kg) 单元型 17 35
(S:32)(L:42) 		35
(L:42）
标准单机型 100 160
（L:170）
头型 80 100
（L:110）
控制箱 13
小型控制箱 6.5
JPU-2004(L)
JP - 2004
JPH-2004 		JPU-3004(L)
JP - 3004
JPH-3004 		JPU-5004(L)
JP - 5004
JPH-5004 		JPU-8004(L) JPU-12004
最大加压能力(kN) 20 30 50 80 120
压头行程(mm) 200
(L:400) 		200
最大速度(mm/sec)＊1 200
[166] 		300
[200] 		200
[133] 		200
[150]
位置重复精度(mm)＊2 ±0.005
尺寸(mm)
W×D×H
(电缆突起部分除外) 		单元型 168×675×367
(L:168×955×367) 		220x775x508
(L:230×1,065×508) 		270×775×512
(L:270×1,065×512) 		290×935×580
标准单机型 520×813×1,236 560×985×1,315 - -
标准单机型(M) 560×985×1,350 - -
头型 400×729×726 660×858×765 - -
控制箱 398×330×198 550×398×230 550×550×230
小型控制箱 190×275×275 230×310×275 -
重量(kg) 单元型 77
(L:110) 		160
(L:200) 		300
标准单机型 550 1,050 - -
头型 360 650 - -
控制箱 14 40 45
小型控制箱 8 14 -

L…长行程
S…单元型 短行程
M…消隐

＊1 最大速度由实际条件决定。[　]内为初始设置速度值。
＊2 位置重复精度不代表能保证达到绝对精度

  • 根据规格?种类，表格的数据不同，详细请咨询。
  • 使用本产品集成设备时，请务必实施风险管理。

通用规格

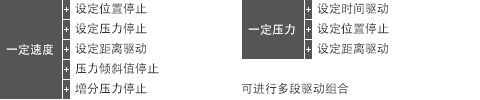

驱动模式

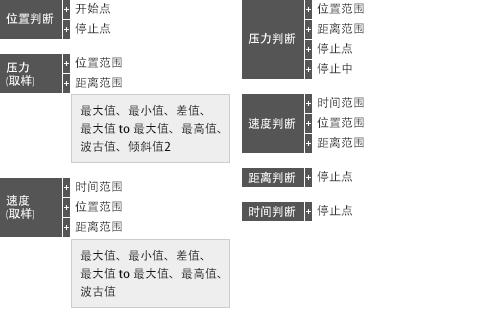

判断模式
编码器 增量方式（可变更为绝对值方式）
外部接口 RS-232C 1ch （9 针/雄头） COM1
外部输入输出 I/O-SYS　输入17点、输出16点
电源电压 三相/单相 180?250V
但是，20kN以上的机种只配备三相电源。
周围温度 0～40℃
相对湿度 20～90％（无结露）
防护等级 IP40
但是，小型控制器的防护等级为IP20
  • 使用时请确认说明书的内容，正确地使用。
  • 另备有可对应CE的机型。
  • 我们也可以提供表中未列明的规格，有关详情请联系本公司。
  • 关于选配件式样仅在订货时可获悉。
  • 本公司可能不经预告而对规格进行变更。

标配附属品

单元型 I/O-S连接器
I/O-SYS连接器（注：不包括连接线）
开关盒用短路连接器（注：不包括连接线）
主体与控制箱之间的连接线（线长３m）
使用说明书（CD-ROM）
标准单机型 I/O-S连接器
I/O-SYS连接器（注：不包括连接线）
使用说明书（CD-ROM）
头型 I/O-S连接器
I/O-SYS连接器（注：不包括连接线）
开关盒（线长2m）
使用说明书（CD-ROM）

选购件

共通 专用PC软件：JP TaS 系统（Windows? 7/ Windows? 8.1/ Windows? 10 内存容量512MB以上）
单元型专用监控盒＊1
可对应以太网＊1
编码器输出＊1
I/O-SYS线缆（电缆长度 2m/3m/5m）
标准单机型 示教器
主体与控制箱之间的连接线（线长5m）＊2
开关盒（线长2m、3m、5m）
专用监控盒
维修盒（使用小型控制箱的，附带选择键）
头型 开关盒（线长3m、5m）

＊1 小型控制箱属选项，外形尺寸变大，详细请咨询。

＊2 需要其它长度时，请咨询。



JANOME JP4系列伺服压力机应用
